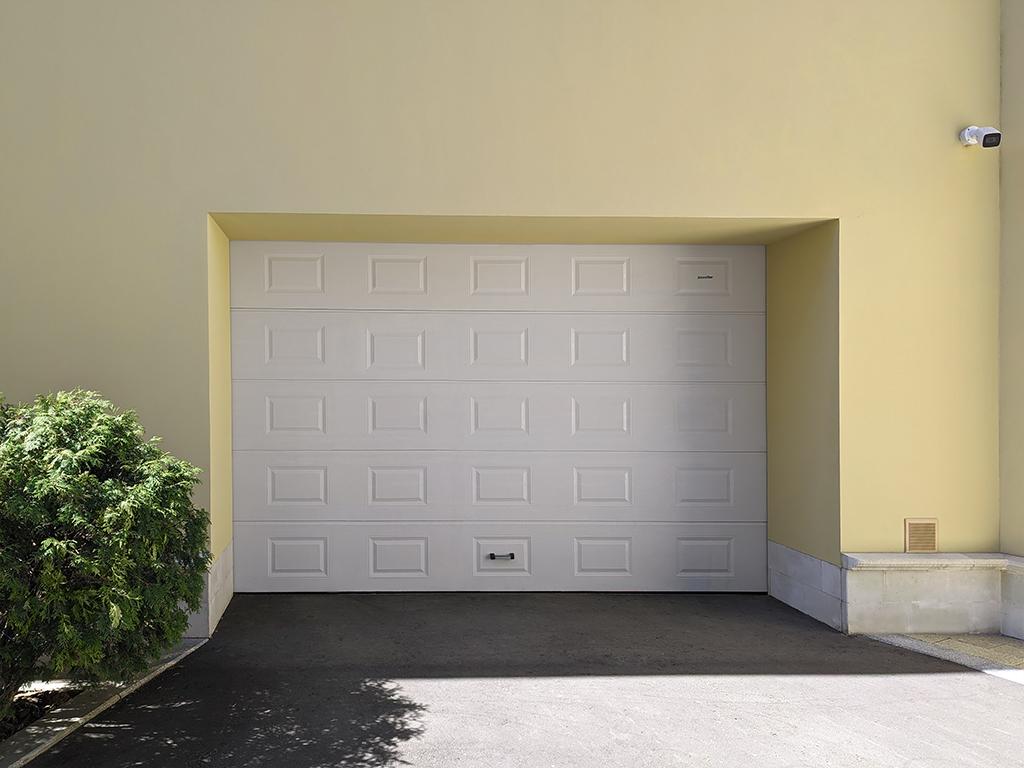

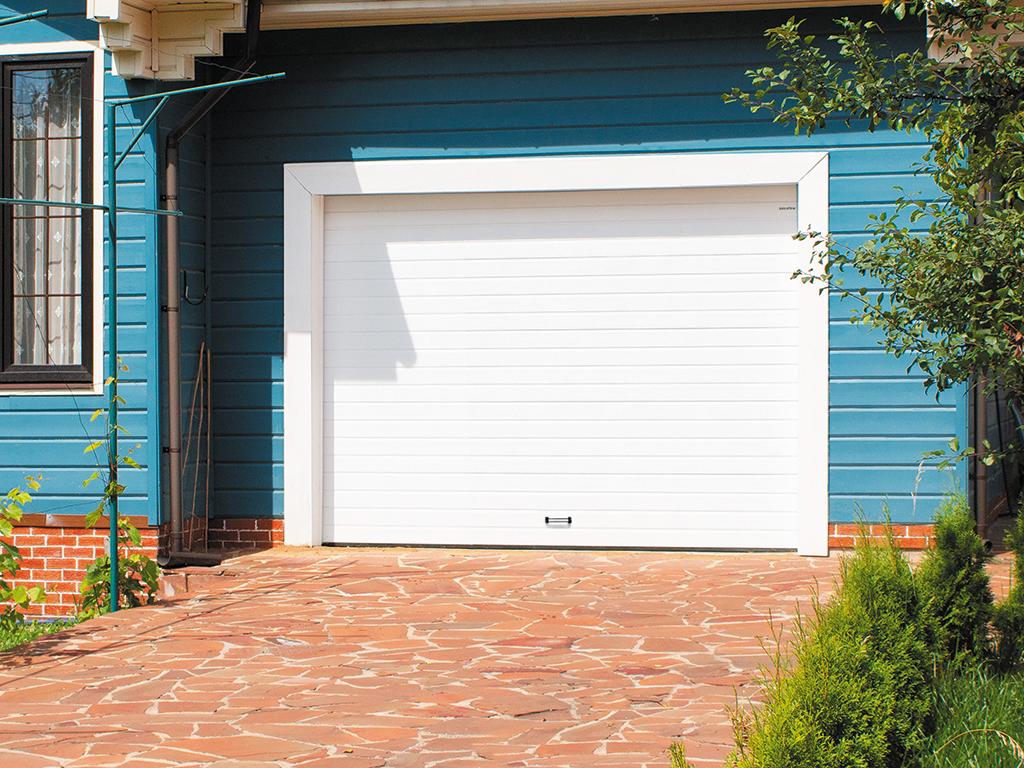

Гаражные секционные ворота в Тюмени Doorhan RSD01.
Гаражные секционные ворота RSD01 DoorHan - сфера использования таких гаражных ворот: загородные дома, дачи, коттеджи, стоянки, где требуется обеспечить безопасность, защиту территории и удобный доступ.
Установить ворота можно самостоятельно или заказать монтаж ворот в нашей организации.

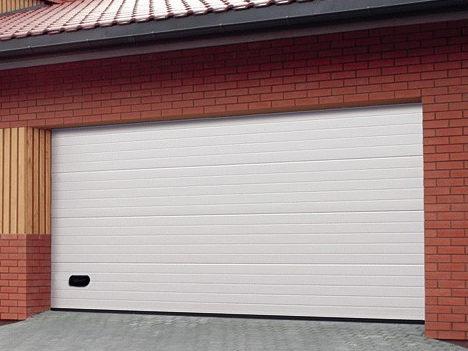

Гаражные секционные ворота RSD01 DoorHan

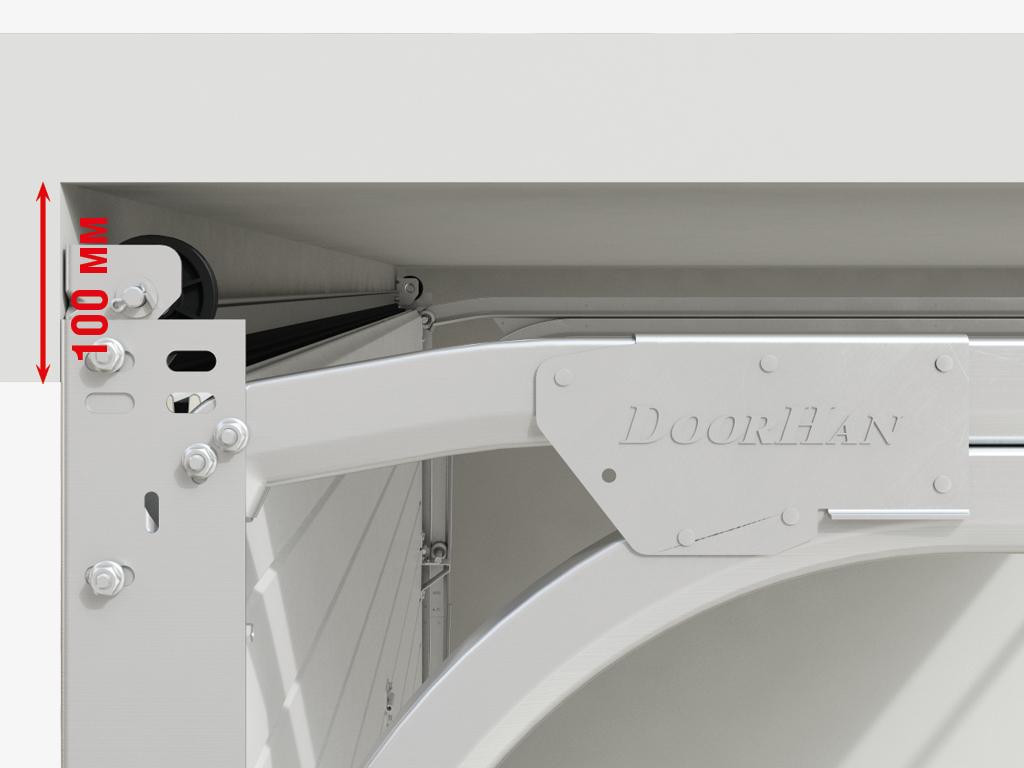

Ворота секционные RSD01 предназначены для установки в гаражах и технических помещениях. Их конструкция с низким подъёмом позволяет использовать их в помещениях с низкими пристенками и притолокой (от 100 мм).
Для балансировки полотна используются пружины растяжения. Ворота обеспечивают герметичность, прочность, простоту монтажа и долговечность.
Для балансировки полотна используются пружины растяжения. Ворота обеспечивают герметичность, прочность, простоту монтажа и долговечность.

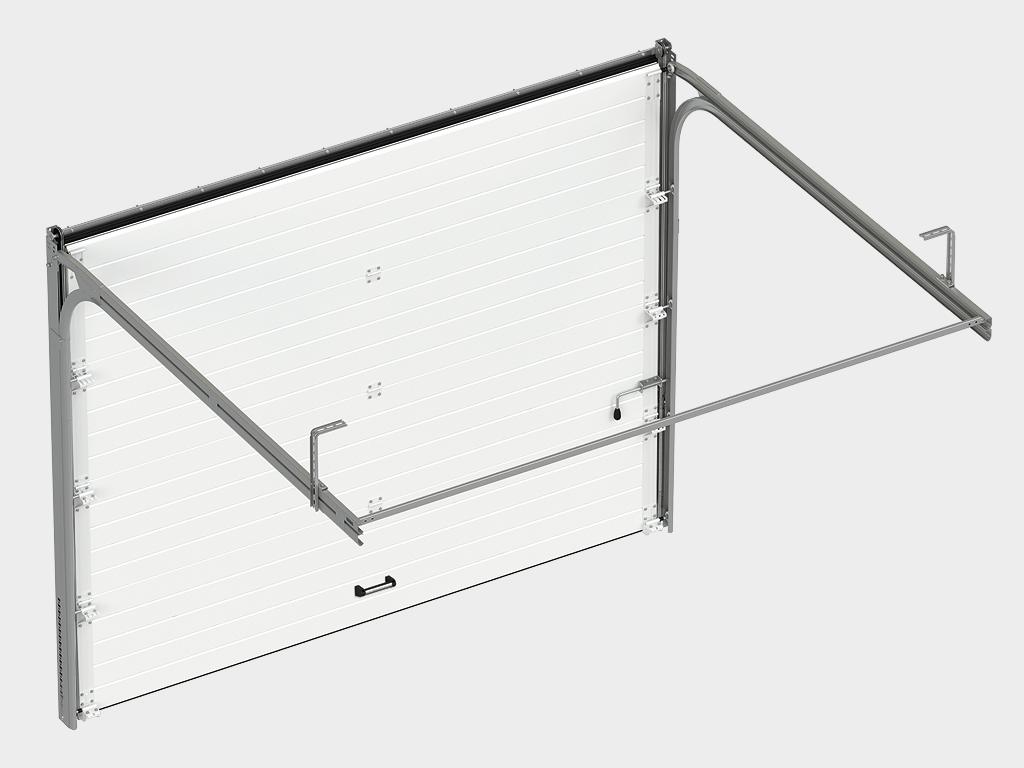

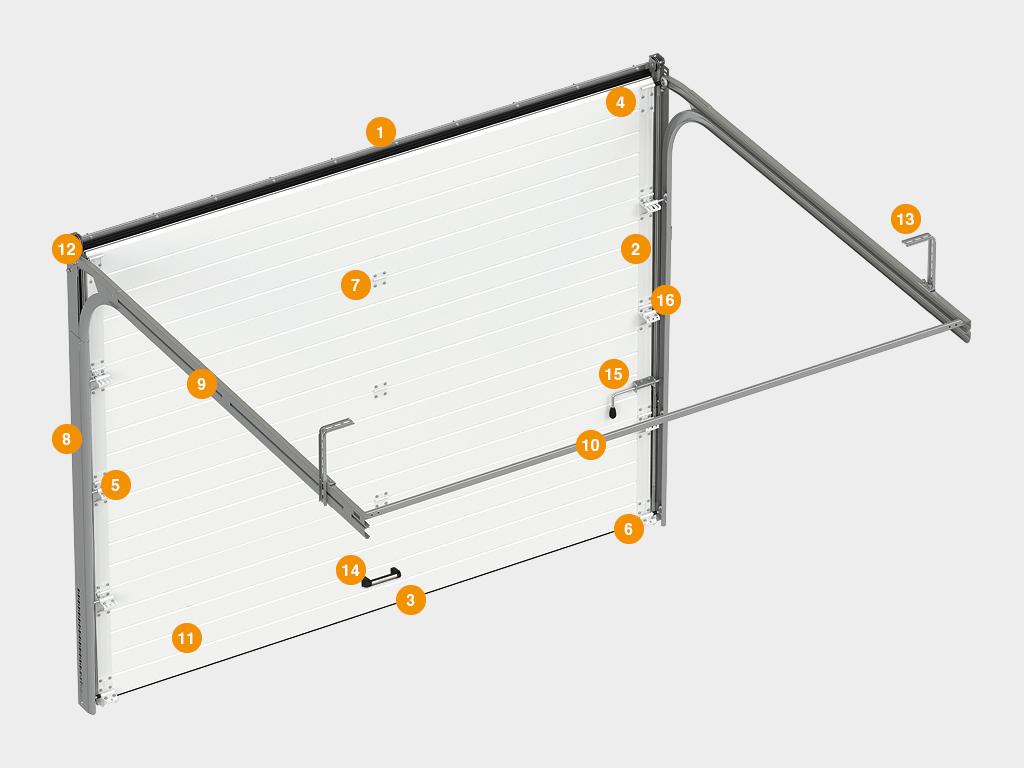

Конструкция гаражные секционные ворота RSD01 DoorHan
1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации14. Ручка подъемная15. Задвижка (опция)16. Пружины растяжения
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации14. Ручка подъемная15. Задвижка (опция)16. Пружины растяжения
Преимущества
Дизайн гаражных ворот

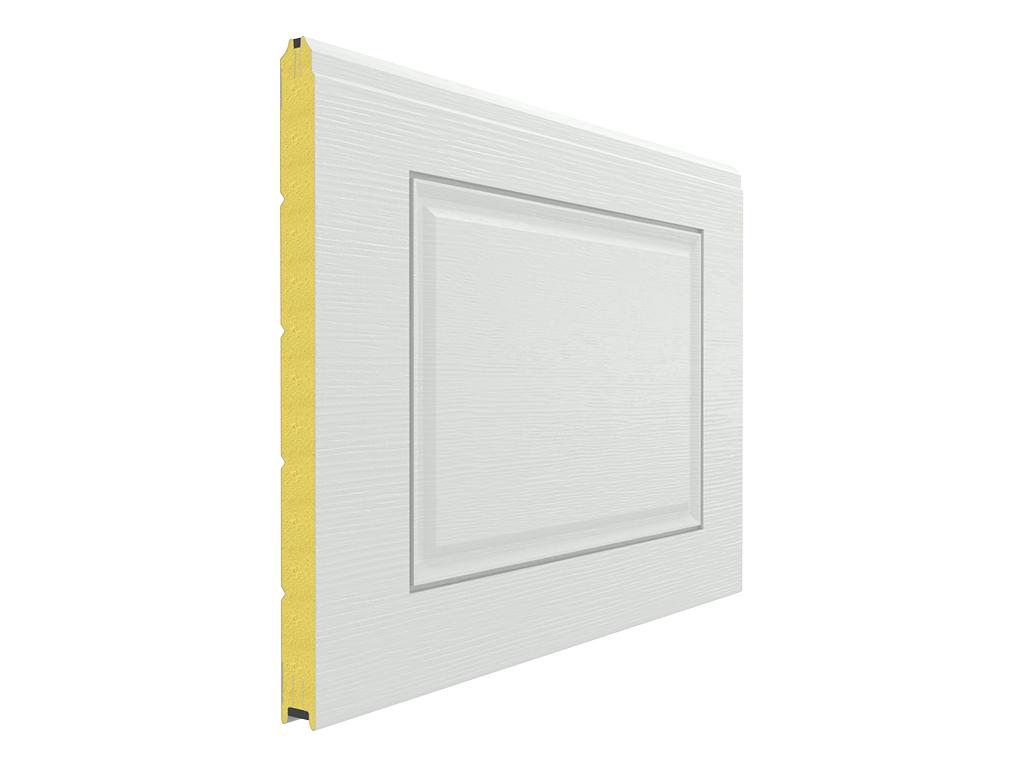

Дизайн панели

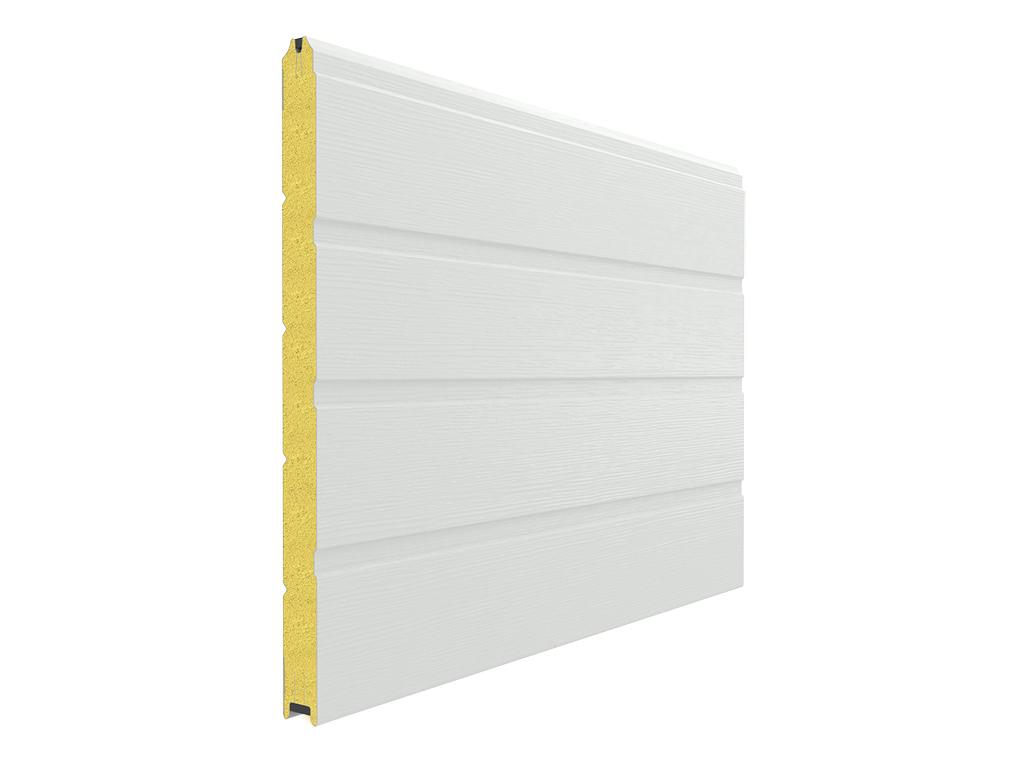

Доска (наружная сторона панели)

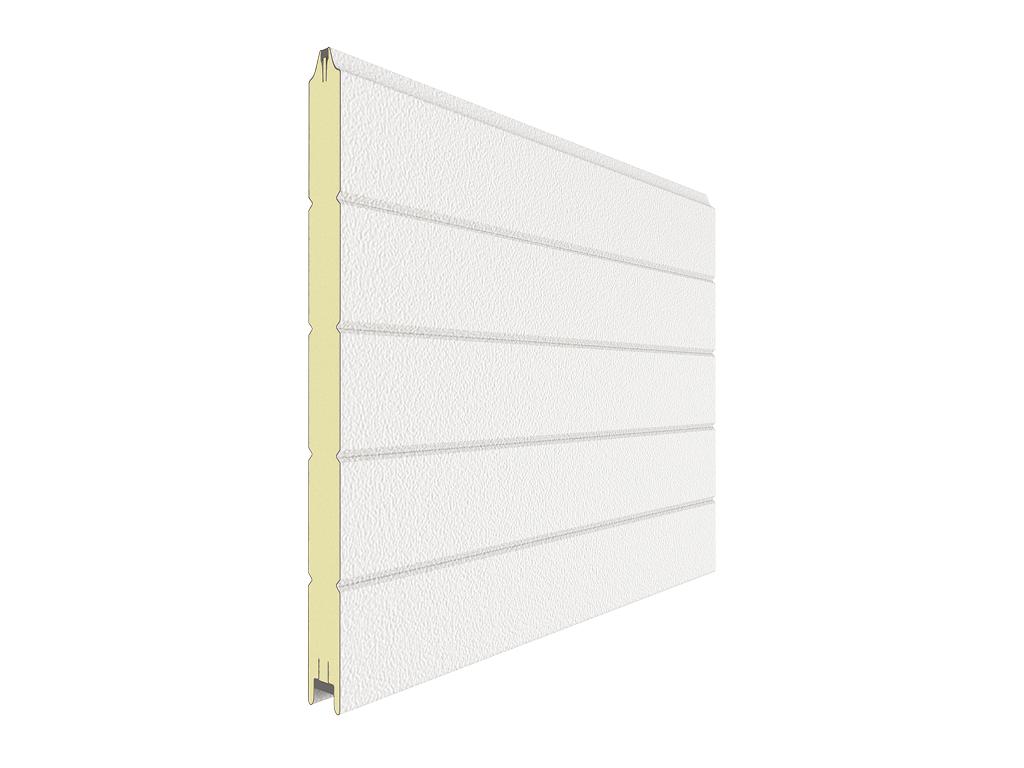

Горизонтальная полоса (внутренняя сторона панели)
Широкая центральная полоса
Филенка- Волна
- Горизонтальная полоса
Преимущества
Дизайн гаражных ворот
Тип поверхности

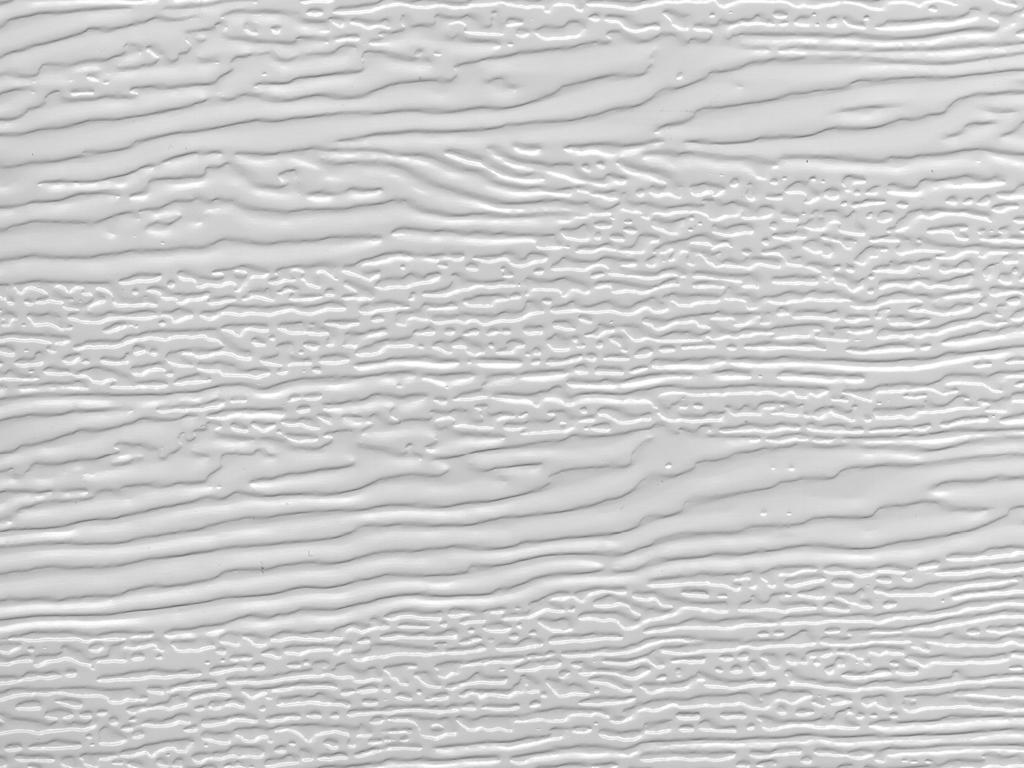

Под дерево (внешняя сторона)
Стукко (внутренняя сторона панели)
Преимущества
Дизайн гаражных ворот
Тип поверхности
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 7016 («мороз», наценка)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (коричнево-красный)
RAL 8017 («мороз», наценка)
RAL 7024 (графит)
Золотой дуб (наценка)

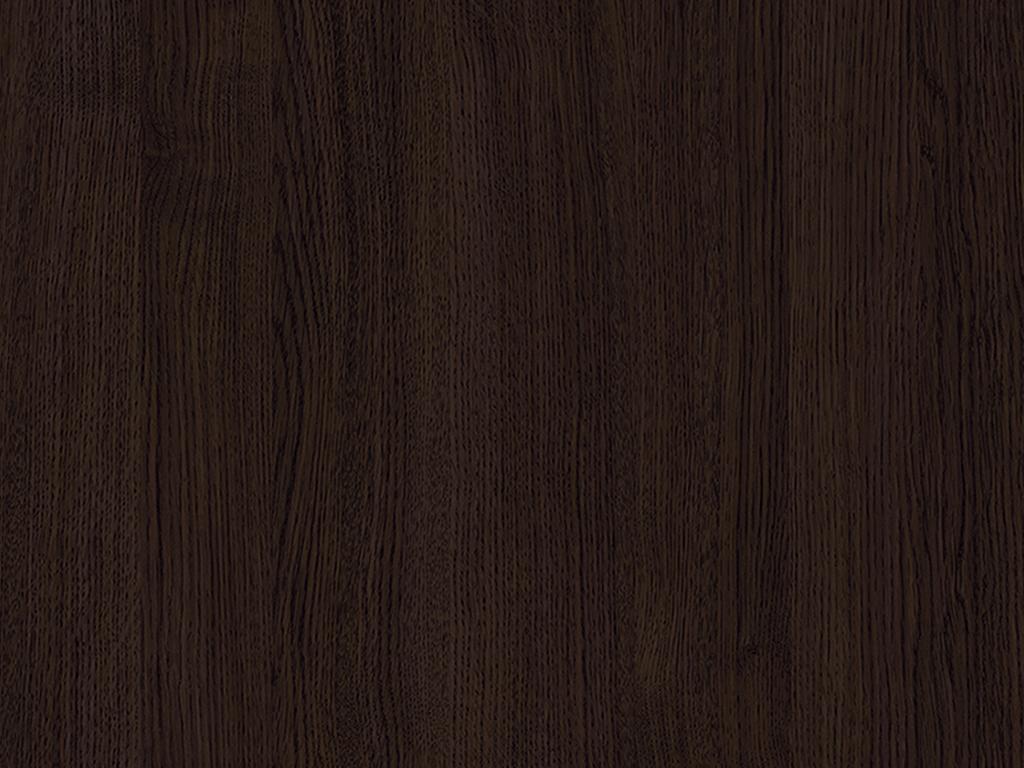

Венге (наценка)
Базовая комплектация
Полотно воротКонструкция из сэндвич-панелей, обладающих высокой энергоэффективностью, толщиной 40 мм, с усилением в местах установки петель и опор.

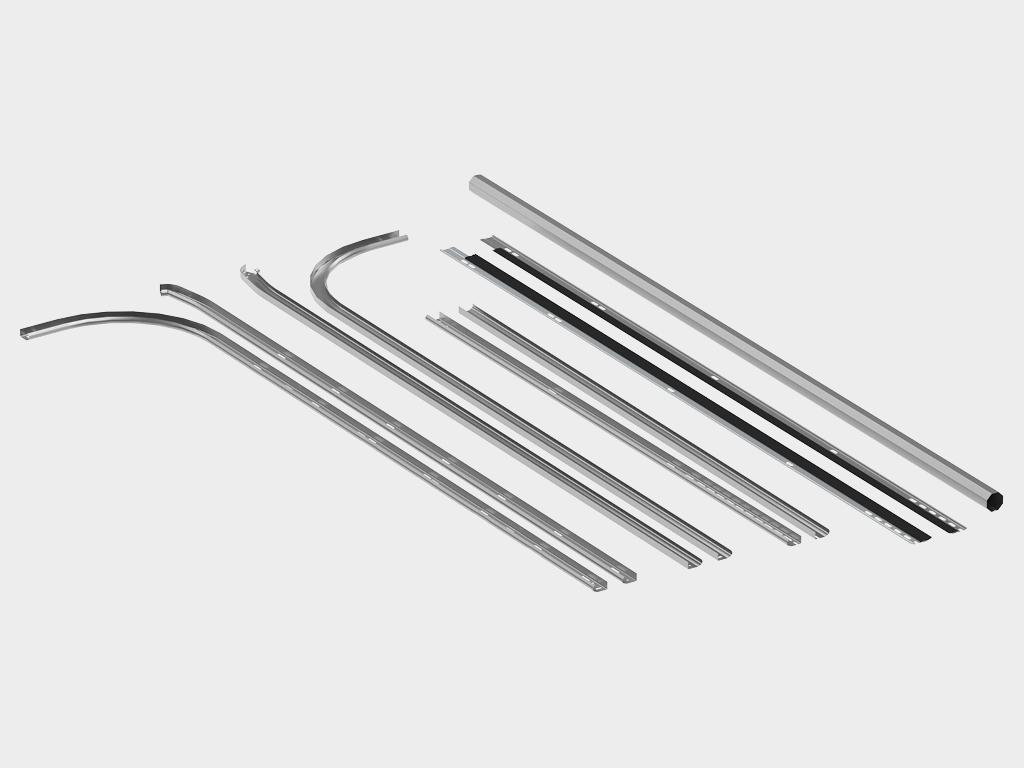

НаправляющиеНабор направляющих и угловых опор из стали толщиной 1,5 мм отличается высокой прочностью и оснащён всеми необходимыми для установки отверстиями.

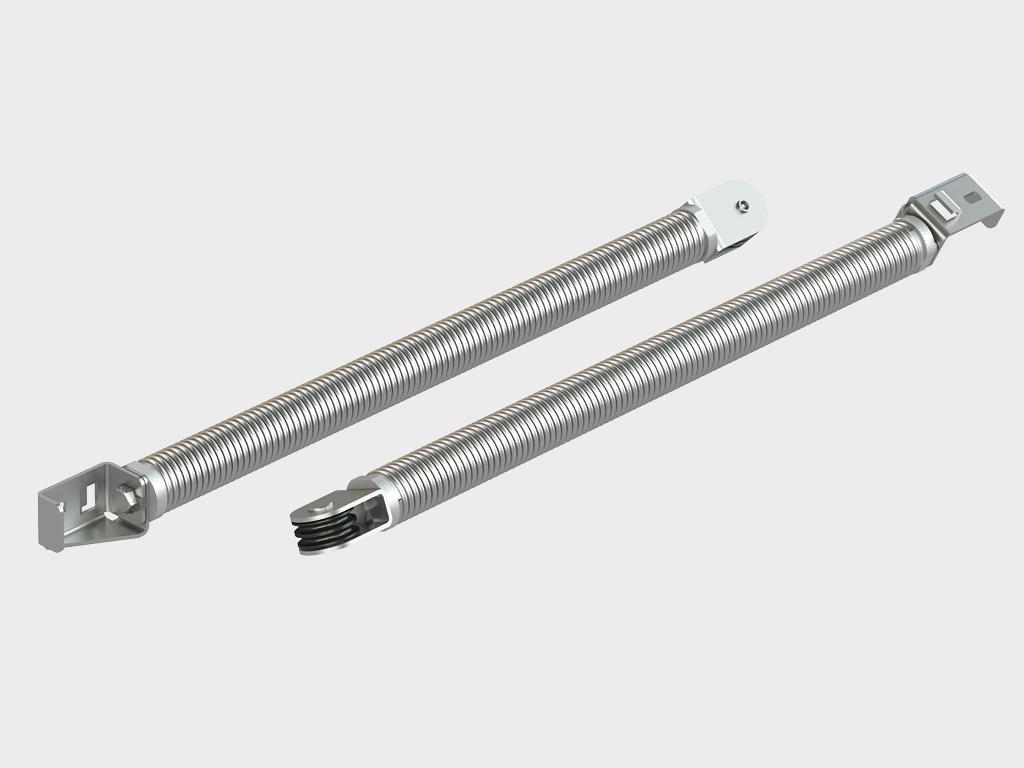

ПружиныПружины растяжения с цинковым покрытием, образующие систему «пружина в пружине». Балансировочный механизм рассчитан на не менее чем 25 000 циклов.
Тип подъёмаСпособ подъёма — низкий, позволяет монтировать ворота практически в любое пространство.

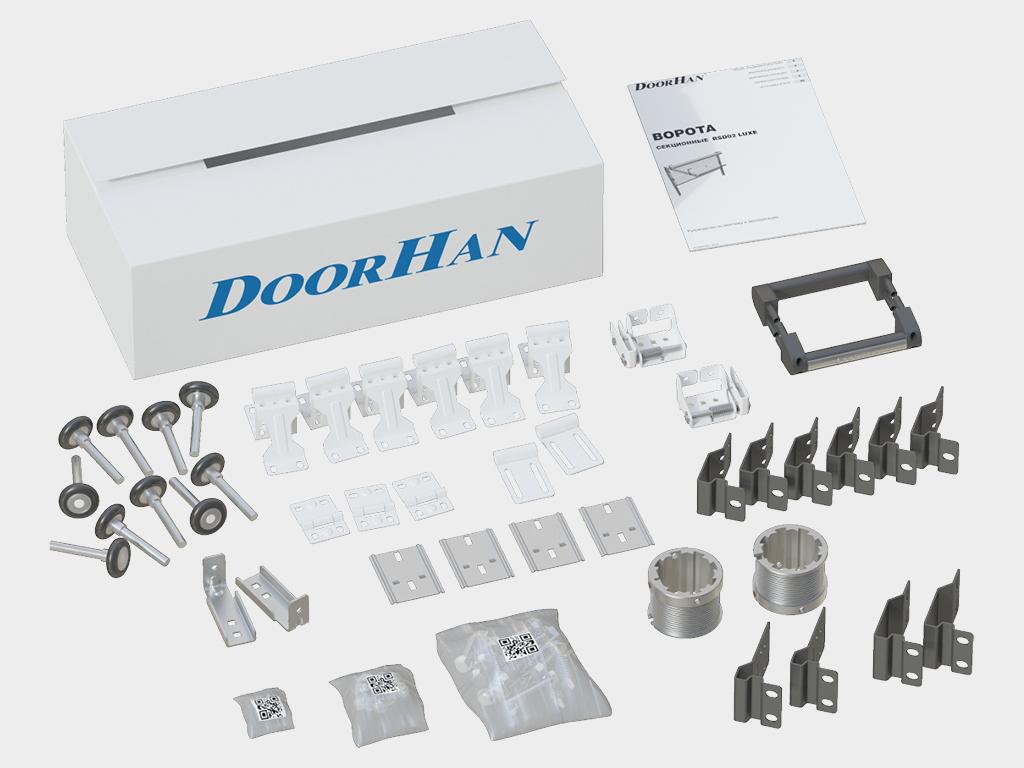

КомплектующиеВ комплекте с изделием вы найдёте всё необходимое для его установки: коробку, руководство по эксплуатации и паспорт.

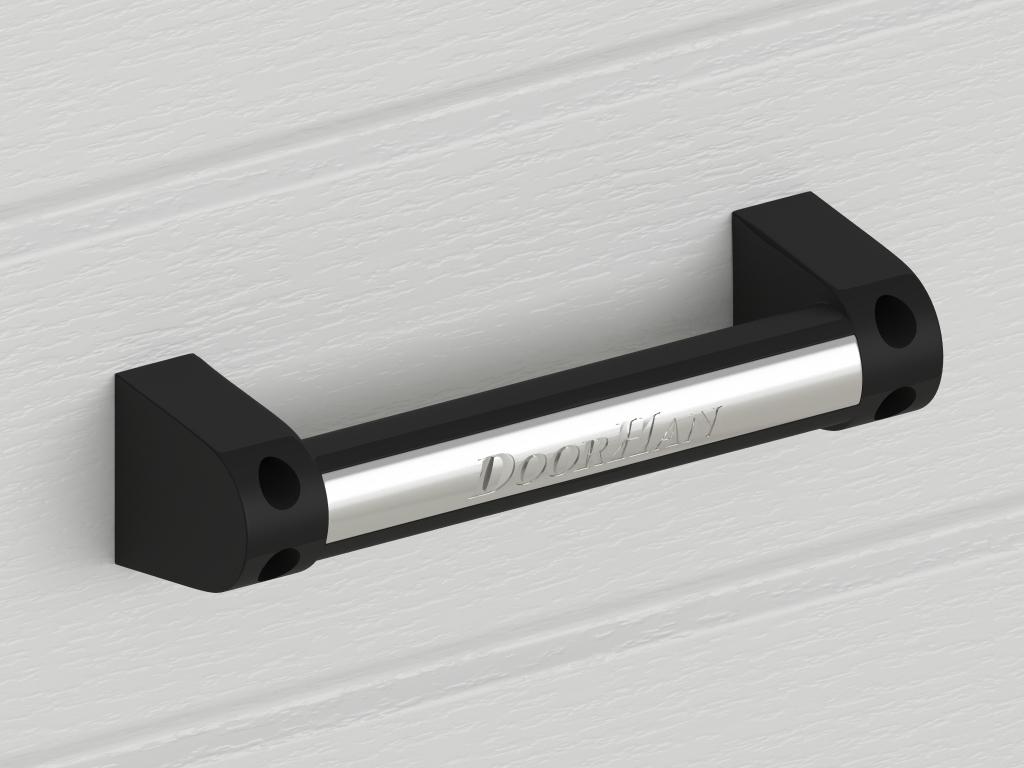

РучкаРучка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Дополнительная комплектация

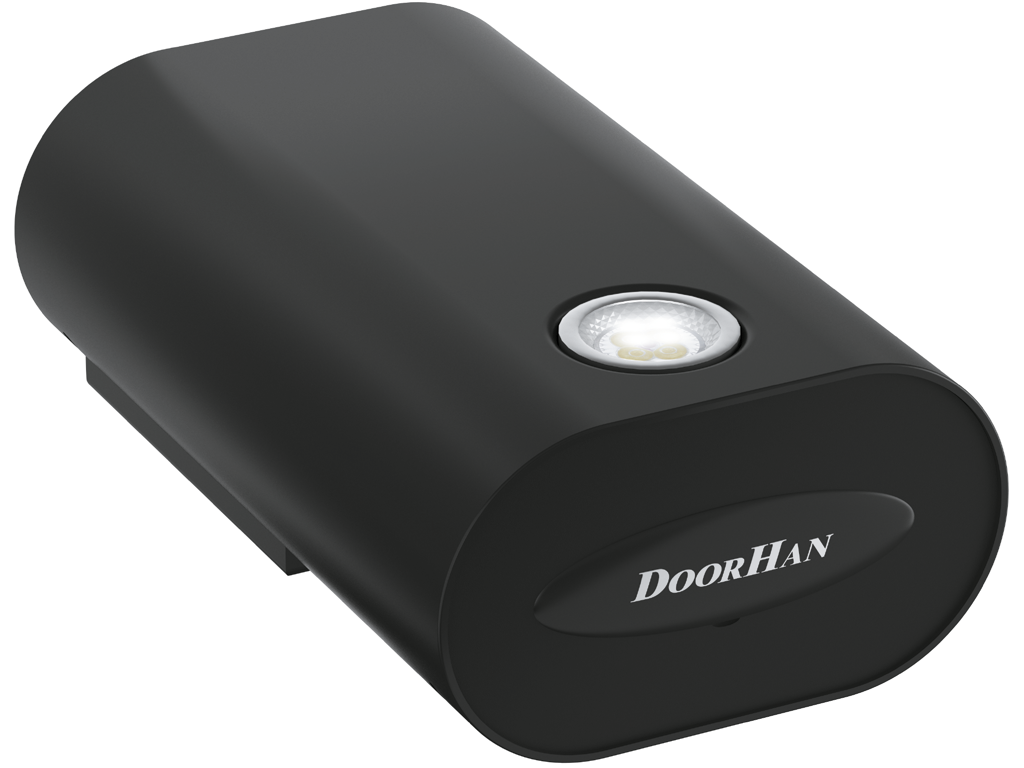

ЭлектроприводАвтоматизация. Приведение ворот в автоматический режим с помощью привода (подробнее в разделе «Автоматика для ворот»).

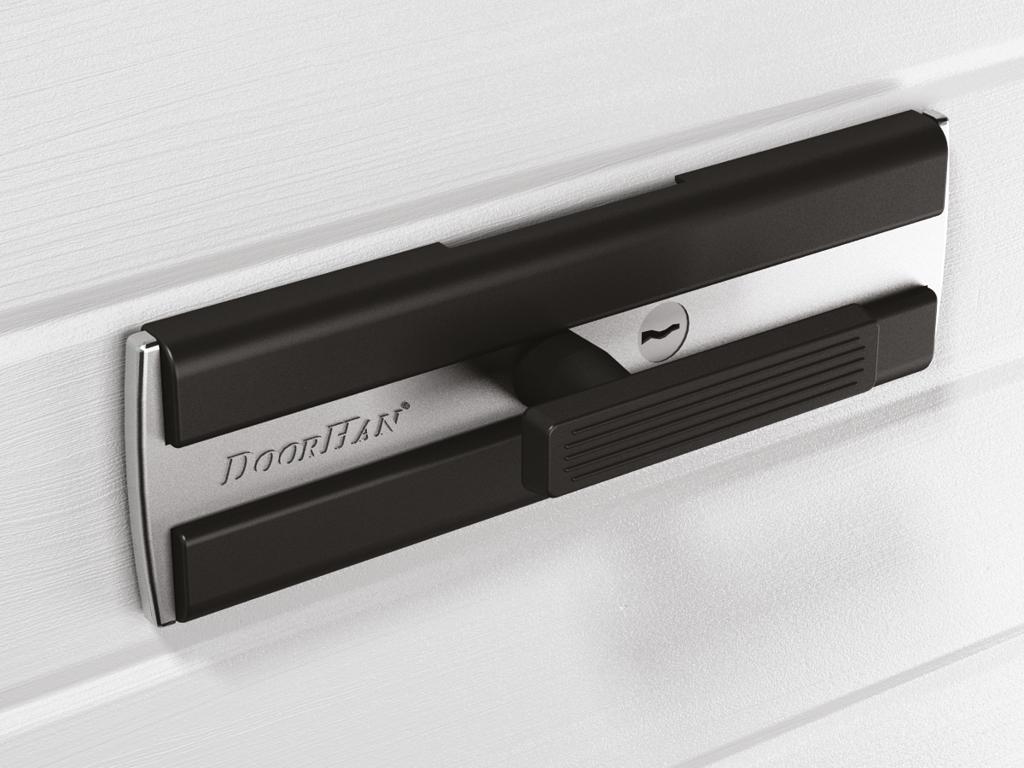

Механический замокУстройство, которое фиксирует створку ворот в закрытом состоянии — как внутри здания, так и снаружи.

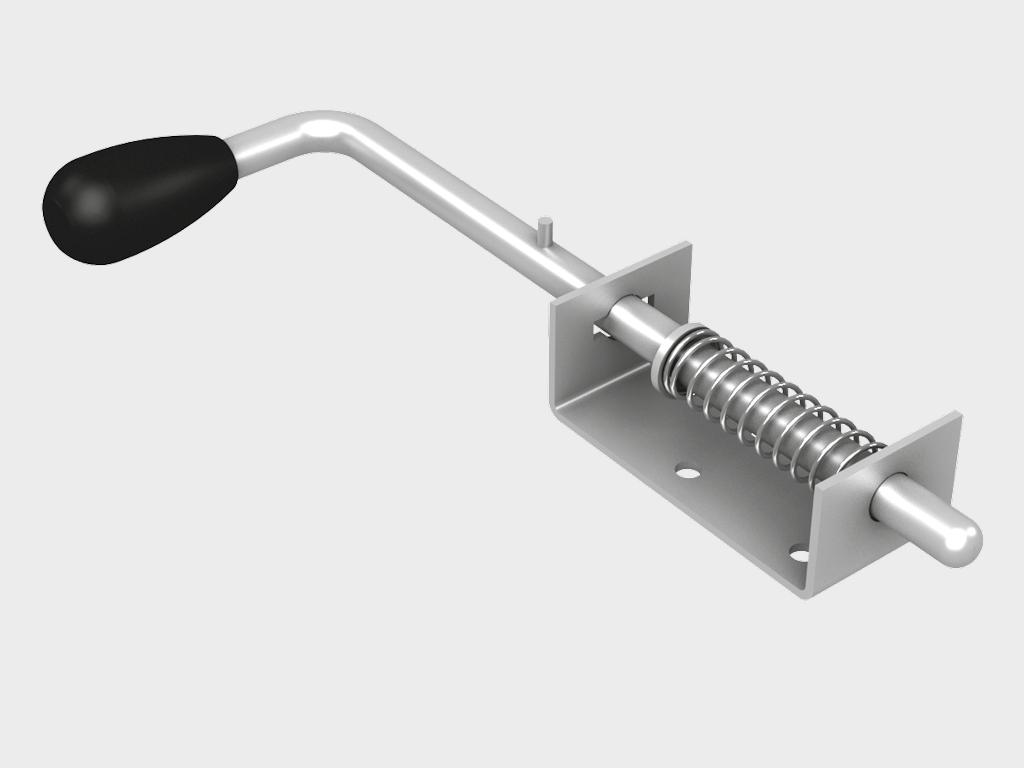

ЗадвижкаАкриловое окно размером 607×202, выполненное в черном цвете (арт. DH85602). Уникальная конструкция обеспечивает плотное прилегание к воротам, защищая от холода и теплопотерь. Имеет черную окантовку.

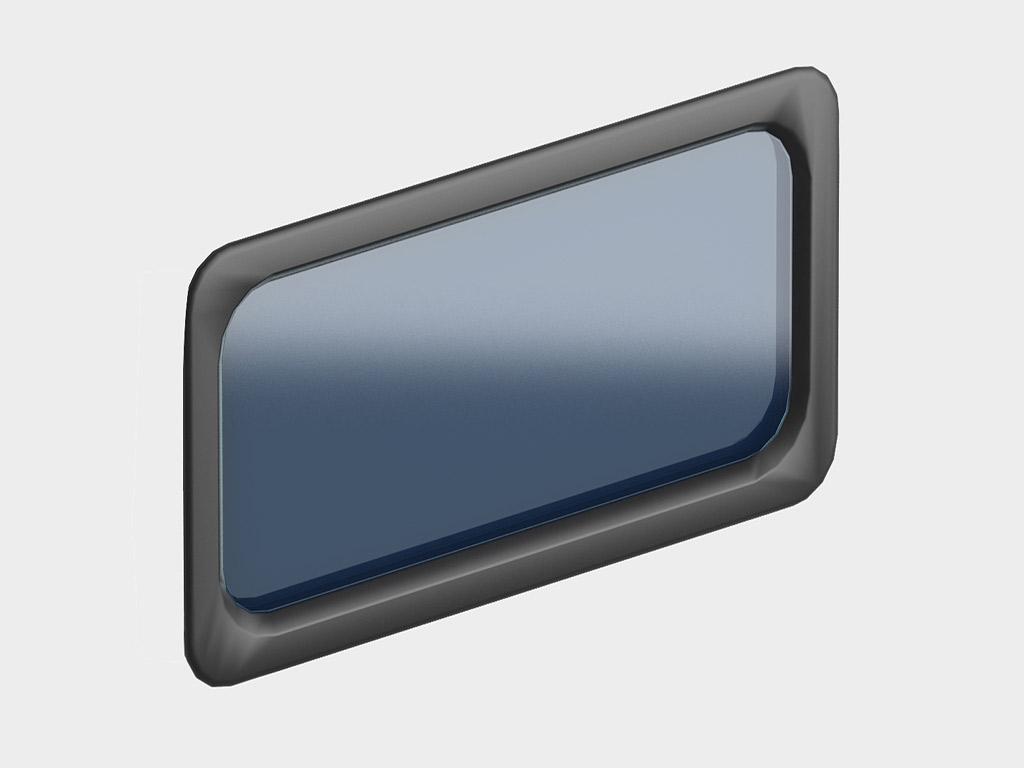

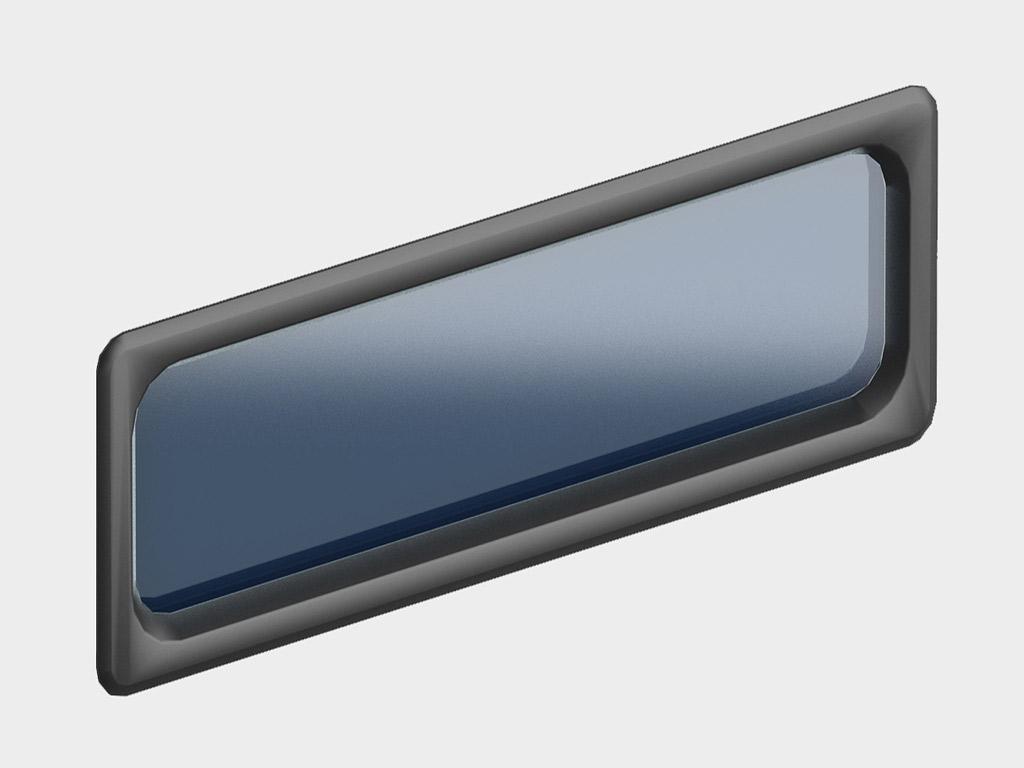

ОкноАкриловое окно размером 607×202, выполненное в черном цвете (арт. DH85602). Уникальная конструкция обеспечивает плотное прилегание к воротам, защищая от холода и теплопотерь. Имеет черную окантовку.
ОкноАкриловое окно размером 627 × 327, цвет чёрный, промышленное, артикул DH85603. Конструкция специального типа гарантирует плотный контакт с полотном ворот, защищая от холода и сохраняя тепло. Чёрная рама.

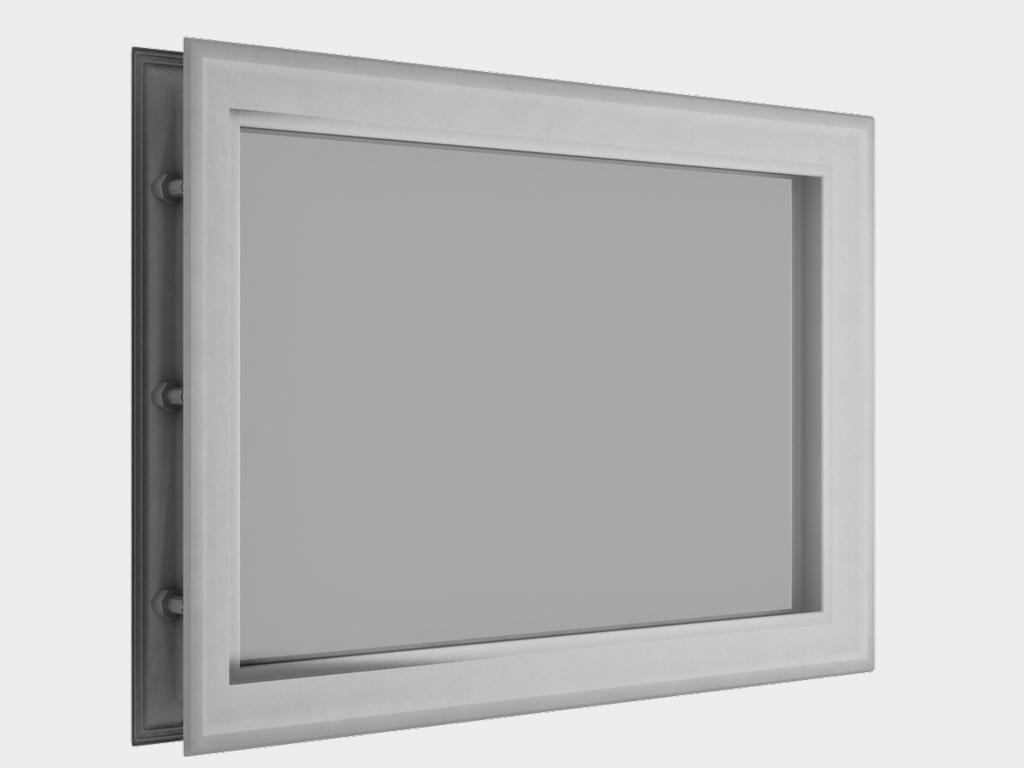

ОкноБелое акриловое окно размером 452 × 302 мм (арт. DH85626), оснащенное специальной конструкцией для плотного прилегания к полотну ворот, что предотвращает промерзание и потерю тепла..

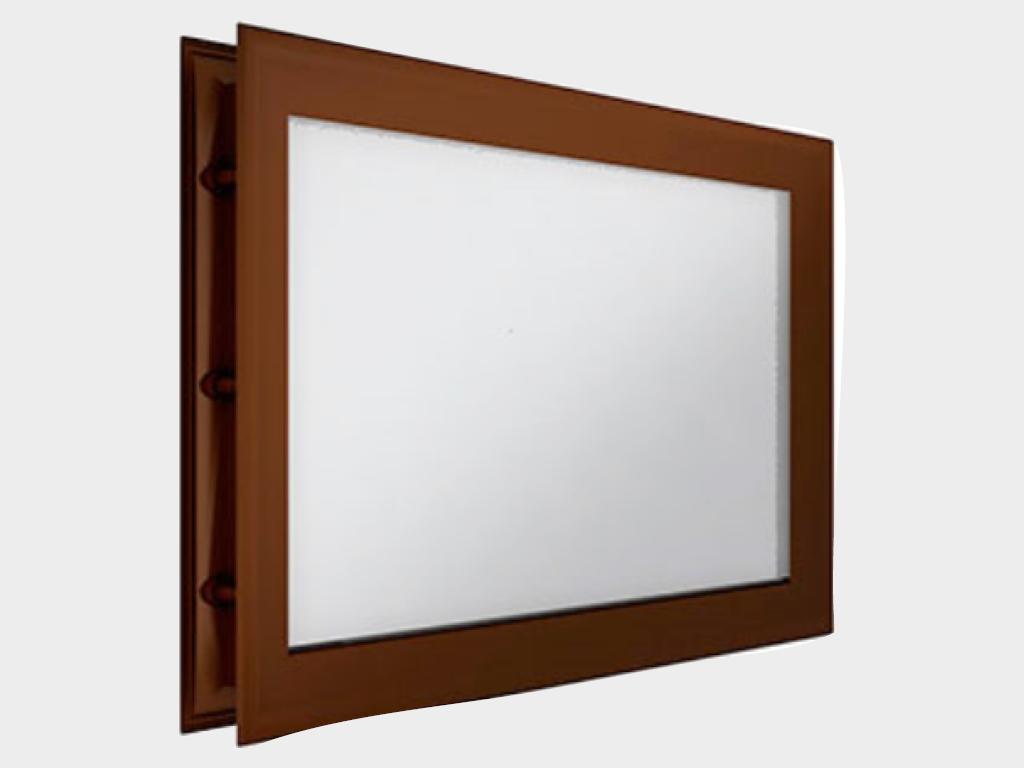

ОкноАкриловое окно размером 452 × 302 с коричневой окантовкой (арт. DH85631). Уникальная конструкция обеспечивает плотное прилегание к воротам, предотвращая промерзание и утрату тепла.

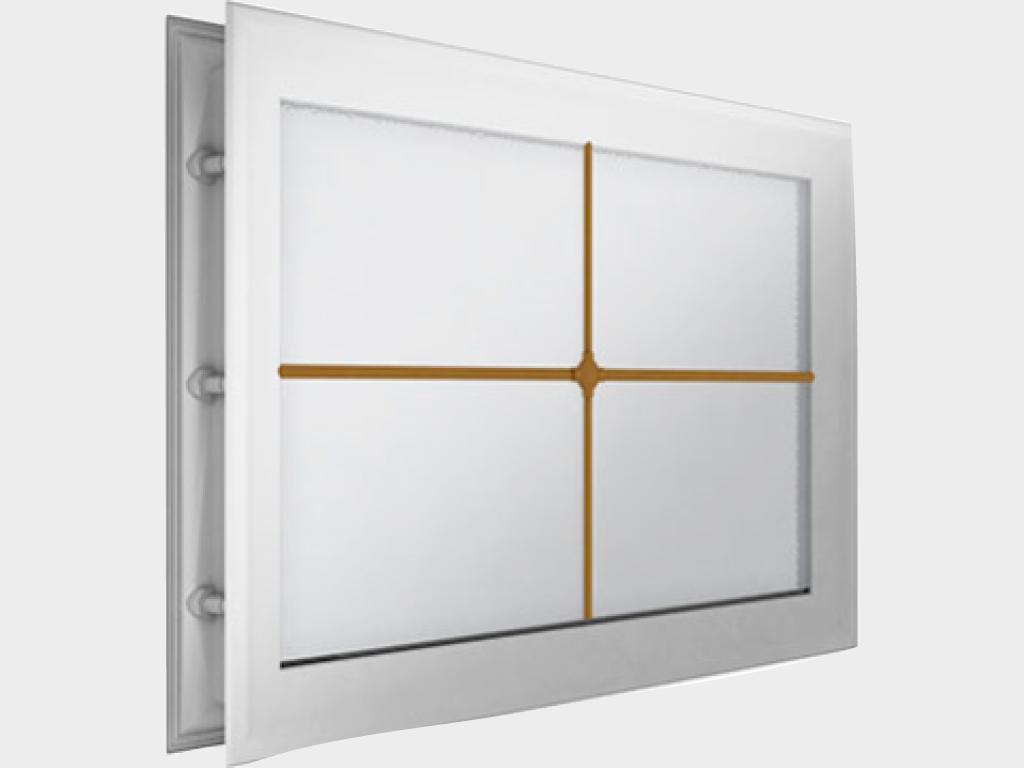

ОкноАкриловое окно белого цвета 452 × 302 с декоративной раскладкой в виде креста (арт. DH85627). Уникальная конструкция обеспечивает плотное прилегание к воротам, защищая от теплопотерь и промерзания. Белая окантовка.

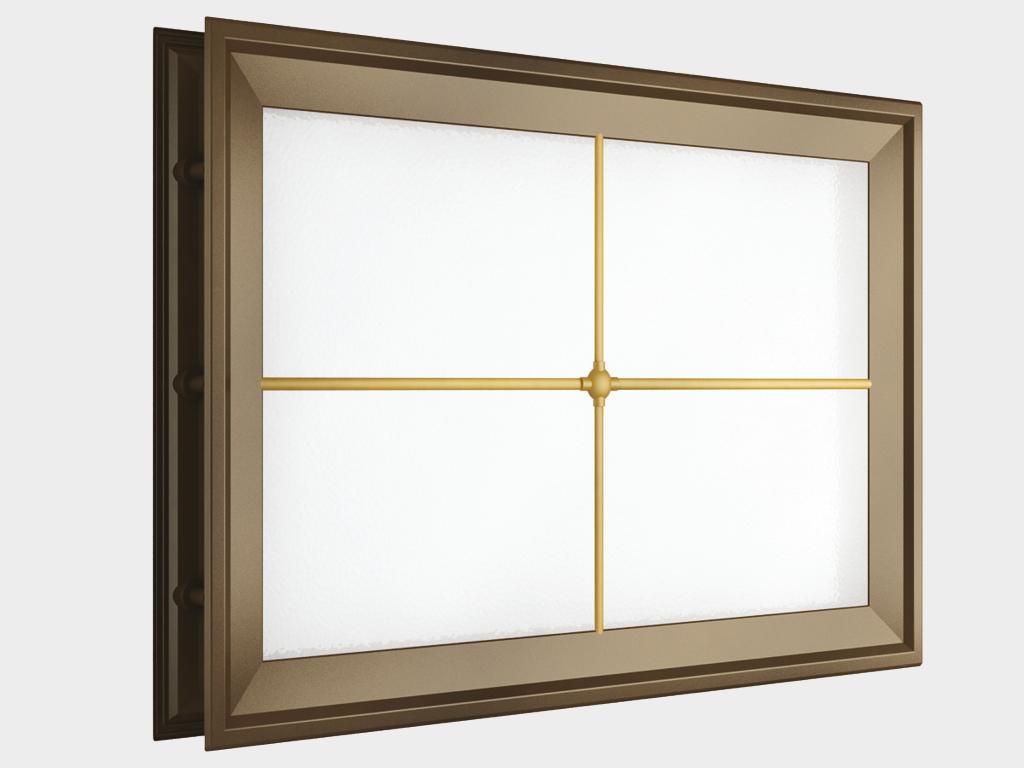

ОкноАкриловое окно размером 452 × 302 с коричневой окантовкой и декоративной вставкой в форме креста (арт. DH85628). Уникальная конструкция гарантирует плотное прилегание к воротам, обеспечивая защиту от холода и теплопотерь.

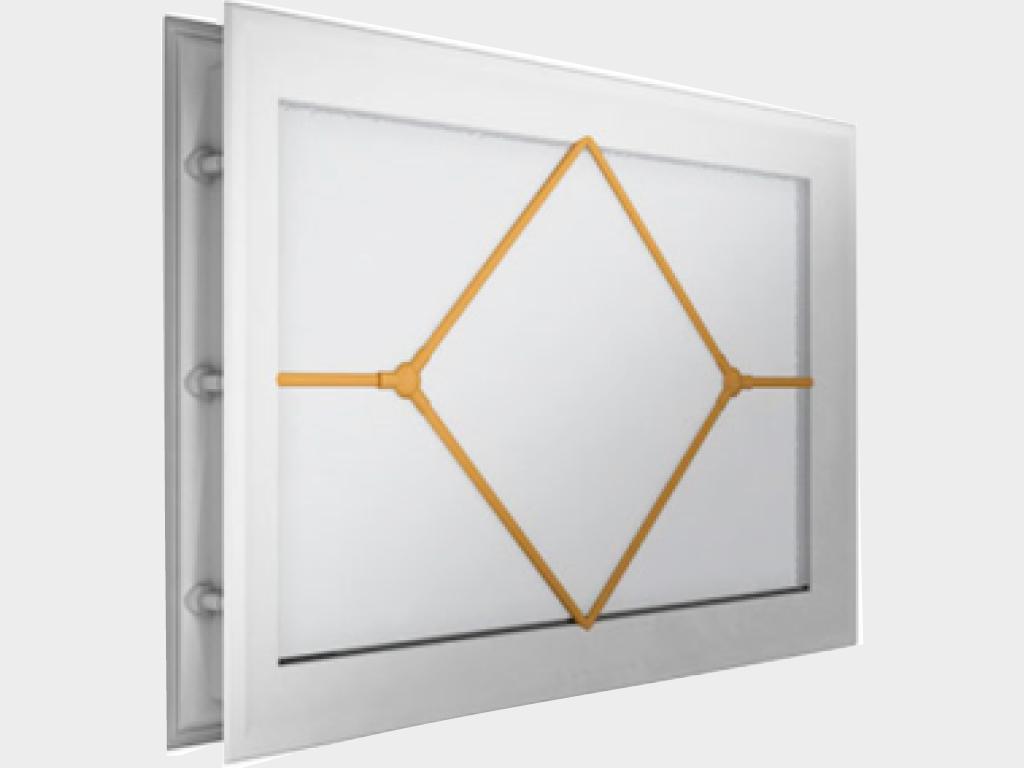

ОкноАкриловое окно 452 × 302 в белом исполнении с узором «ромб» (арт. DH85629). Уникальная конструкция обеспечивает плотное прилегание к воротам, предотвращая промерзание и потерю тепла. Стильная вставка в виде ромба. Белая окантовка.

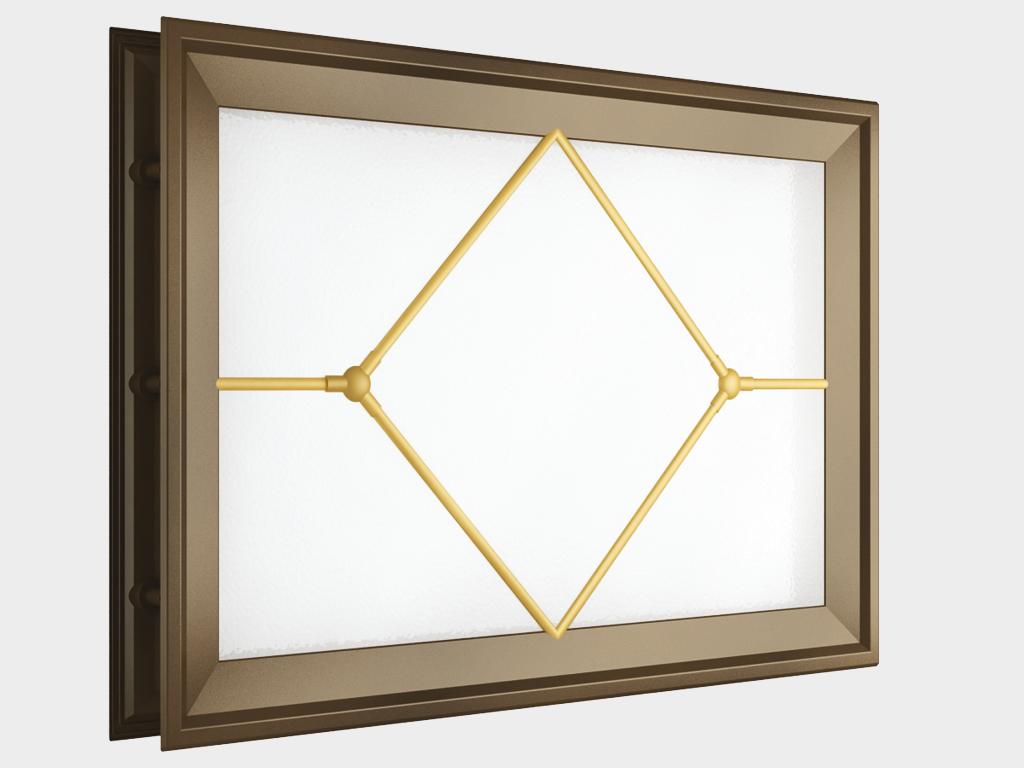

ОкноАкриловое окно 452 × 302 в коричневом цвете с ромбовидной раскладкой (арт. DH85630). Благодаря специальной конструкции, обеспечивается плотное прилегание к воротам, предотвращая промерзание и потерю тепла. Декоративная вставка в форме ромба. Коричневая окантовка.
Уплотнитель верхнийДополнительный внешний уплотнительный контур плотно прилегает к полотну, создавая воздушную камеру между уплотнителями, что обеспечивает лучшую герметизацию и защиту от холода.
Уплотнитель нижнийФункция «термопакет» включает монтаж термостойкого алюминиевого профиля снизу или сверху, что благодаря технологии T-bridge предотвращает потерю тепла.

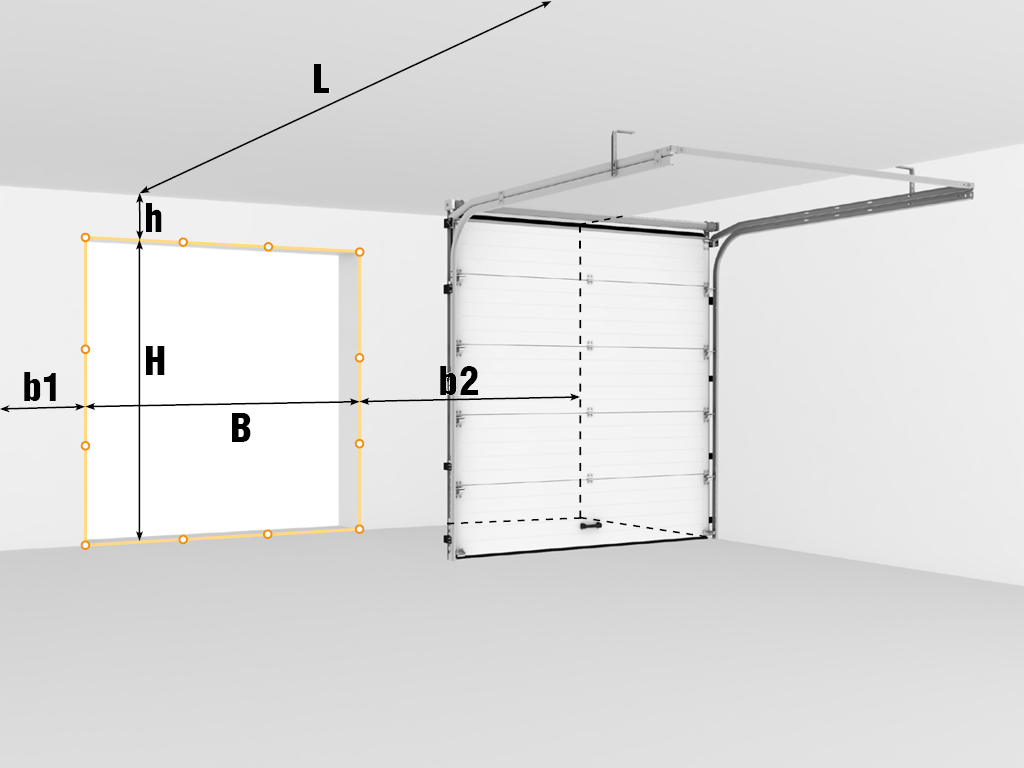

Подготовка проема
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения.
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 180 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 180 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Таблица размеров ворот RSD01LUX
Параметры | Показатели |
|---|---|
Высота проема, мм | 1 800-3 000 |
Ширина проема, мм | 2 000- 3 500 |
Притолока, мм | От 100 |
Пристенки, мм | От 100 |
Условия эксплуатации секционных ворот
При эксплуатации ворот необходимо обеспечить плавное перемещение секций по направляющим.
В случае экстренной ситуации, ворота могут быть открыты или закрыты вручную.
Во время работы ворот, необходимо следить за тем, чтобы люди и животные не находились в опасной зоне.
Запрещается находиться под движущимся полотном ворот, так как это может привести к травмам.
В случае экстренной ситуации, ворота могут быть открыты или закрыты вручную.
Во время работы ворот, необходимо следить за тем, чтобы люди и животные не находились в опасной зоне.
Запрещается находиться под движущимся полотном ворот, так как это может привести к травмам.
Не допускайте ударов по воротам и не препятствуйте их свободному движению при открытии и закрытии.
Не допускайте загрязнения направляющих и роликов, так как это может привести к нарушению плавности хода и перегрузке привода.
Во время работы ворот необходимо следить за тем, чтобы в проёме не было посторонних предметов и мусора, так как их наличие может привести к перекосу и заклиниванию полотна ворот.
Не допускайте загрязнения направляющих и роликов, так как это может привести к нарушению плавности хода и перегрузке привода.
Во время работы ворот необходимо следить за тем, чтобы в проёме не было посторонних предметов и мусора, так как их наличие может привести к перекосу и заклиниванию полотна ворот.

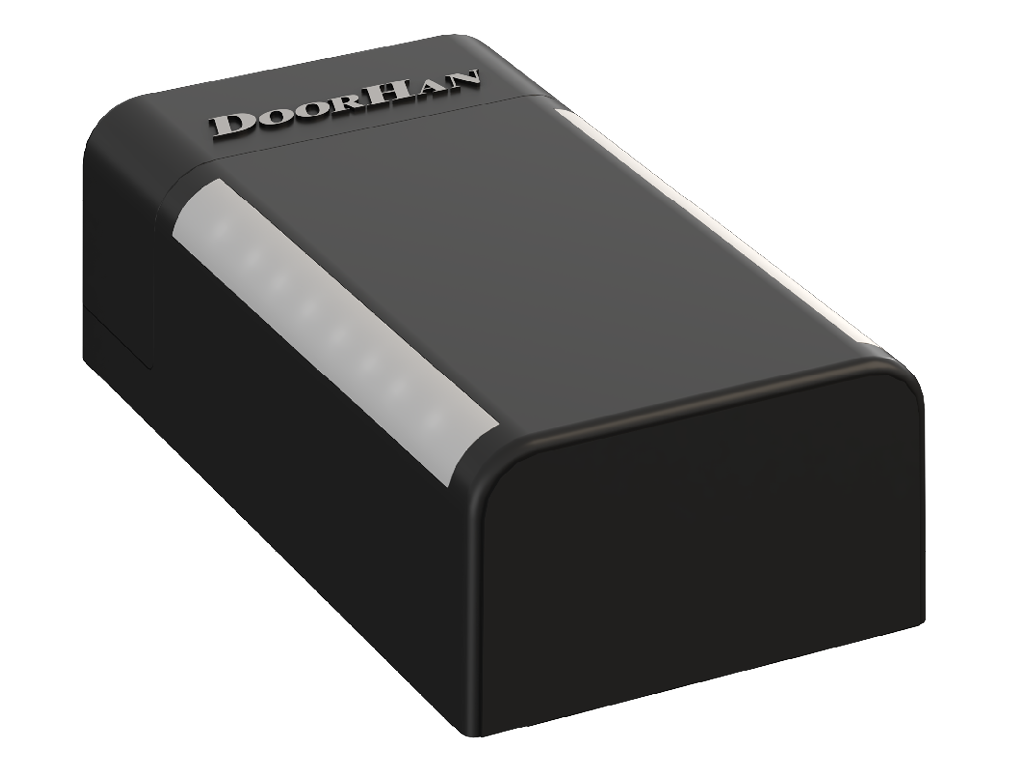

Автоматизация ворот
Электромеханический привод предназначен для автоматизации различных типов ворот
